Hocheffiziente unterirdische Bergbau-Dach-Bolter-Felsen-Bolter-Maschine für Tunnel-Bolting angepasst

Markenbezeichnung:	Jarlo
Modellnummer:	CYTM41/2（H）
MOQ:	1 set
Preis:	150000-170000 USD
Verpackungsdetails:	Container loaded
Zahlungsbedingungen:	LC, T/T

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Place of Origin:

China

Zertifizierung:

ISO 9001:2008, ISO 14001:2015

Model NO.:

CYTM41/2（H）

Condition:

Motor:

DC Motor

After-Sales Service:

12 Months

Warranty:

12 Months

Specification:

9385×1704×2200（600）±100 mm

Trademark:

Jarlo

Origin:

China

Supply Ability:

1000 Set Per Year

Customization:

Available

Supply Ability:

1000 sets/year

Beschreibung des Produkts

CYTM41/2(H) Bergbau Hydraulische Bolzmaschine

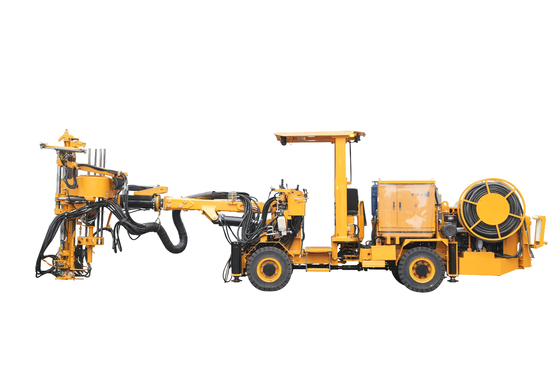

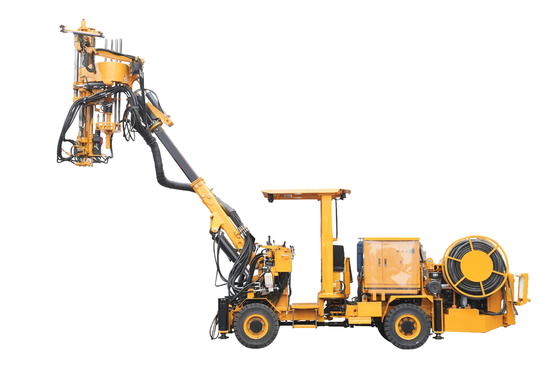

1. Aussehen

Hocheffiziente unterirdische Bergbau-Dach-Bolter-Felsen-Bolter-Maschine für Tunnel-Bolting angepasst 0

2. Modell

CYTM41/2 (H) Standardtyp

Grundfunktionen und -merkmale

Die Maschine ist eine vollmechanisierte Bohranlage, die Funktionen wie Bohren, Bolzen, Netzaufhängung und Verpressung (optional) integriert. Sie eignet sich für Bolzensicherungsarbeiten in nicht explosionsgeschützten Projekten wie Metall- und Nichtmetallbergwerken, Wasserbau und Wasserkraft usw.

Multi-Power-System: Diesel-Elektro-Dual-Power-System, DieselantriebAntrieb, Motor treibt hydraulisch jeden Aktuator an; der Dieselmotor kann jeden Aktuator zurückziehen, wennelektrischeLeistung ausfällt.
Flexibilität: Die gesamte Maschine hat eine kompakte Struktur, mehrfach einstellbar, Allradantrieb, starke Leistung und flexibelAntriebund Drehen in kleinen und mittelgroßene Tunneln mit verschiedenen komplexen Arbeitsbedingungen;
Umweltschutz: Ausgestattet mit einer hydraulischenBolzmaschine , die sich durch geringe Geräuschentwicklung und hohen Wirkungsgrad auszeichnet;
Effizienz: Ausgestattet mit einem Bolzenstangenmagazin, das automatisch Stangen wechseln kann, realisiert sein automatischer Netzaufhängemechanismus automatisches Netzgreifen, Heben und Aufhängen und verbessert die Gesamteffizienz der Unterstützung;
Mehrere Arten vonBolzenstange Kompatibilität: Außer mhauptsächlich verwendetSchlitztyp-Stange, andere Typen können optional angepasst und angepasst werden, wie z. B. Bewehrungsstäbe, quellfähigeStäbe, mechanische Stäbe, usw.;
Anwendbarkeit von multi-Arten von Gesteinsbohrern: die Standardkonfiguration sind importierte und inländische bekannte Marken,während verschiedene Arten von Gesteinsbohrern anderer Marken je nach Bedarf ausgewählt werden können;
Sicherheit: Ausgestattet mit Sicherheitsvorkehrungenanhebbar Dach, Feuerlöschvorrichtung, Not-Parkbremse und andere verschiedene Sicherheitswarnsysteme, um die Betriebssicherheit zu gewährleisten und gleichzeitig die Funktionen zu realisieren;
Anwendbarkeit innerhalb des Tunnell :der Vorschubträger dreht sich um 360 Grad, um die Tunnelbrust in alle Richtungen abzudecken;
Wartungsfreundlichkeit: offene Kabine, modularer Teileaufbau, vernünftige Raumaufteilung, einfache Inspektion und Wartung;
Austauschbarkeit: Starke Ersatzteile (Hydraulikteile, Schläuche, Verbindungen, Schmierung usw.) Vielseitigkeit und Austauschbarkeitmit bekannter importierter Gesteinsbohrmaschinenmarke;
Bohrlagegenauigkeit: Der Bohrarm ist mit einem stabilen Stützmechanismus ausgestattet, und der Gesteinsbohrer wird parallel geschaltet, um die Zentrierung des Bohrzentrums und die Genauigkeit des Bohrens undBolzen Installation

3. Parameter

Kategorie	Artikel		Inhalt
Gesamtparameter	Transportgröße(L×B×H)		9385×1704×2200(600)±100 mm
	Geeignete Fahrbahnbreite		B2,5~9,6 m,H3,1~8,6 m
	Min. Wenderadius		Innen2,887 m; Außen5,834 m
	Min. Bodenfreiheit		260 mm
	Gesamtgewicht		ungefähr11,5 t
	Aperturdurchmesser		32 mm-51 mm
	Bolzenstangentyp		Schlitzrohrtyp(Andere Typen optional)
	Geeignete Stangenlänge		1500 mm~2200 mm (>2,5 m kann angepasst werden)
	Stangenmagazin		10Stk.
	Kabeltrommellänge		90 m
Gesteinsbohrsystem	Auswirkung	Max. Schlagleistung	Ungefähr8 kW	Ungefähr7 kW
		Schlagfrequenz	55~65 Hz	50 Hz
		Normaler Bohrschlagdruck	11~15 MPa	14~18 MPa
		Schlagarbeitsfluss	55~65 l/min	40~60 l/min
	Drehung	Max. Drehmoment	401 Nm	300 Nm
		Max. Drehzahl	300 U/min	300 U/min
		Drehmotor Druck	17,5 MPa	14 MPa
		Drehfluss	30~48 l/min	30~50 l/min
	Hinweis: Die Gesteinsbohrmaschinenmarke kann je nach Bedarf konfiguriert werden. Empfohlener Hauptgesteinsbohrer inniedrigTunnel (Höhe<3,2 m) (HC25: kurzer Gesteinsbohrer)
Bohrausleger	Vorschubform		Motor+ Ketten
	Vorschubhub		1,2 m
	Vorschubkompensationshub		480 mm
	Bohrauslegerverlängerung		1,25 m
	Vorschubausleger über Drehen		360°
	Bohrarm-Hebewinkel		+60°/-30°
	Bohrarm-Schwenkwinkel		±45°
Antriebssystem	Antriebsart		Technische Chassis, Reifenlauf
	Antriebsart		Drehmomentwandler+Getriebe Box
	Antriebsgeschwindigkeit		6,0 km/h~10 km/h
	Steigfähigkeit		14°
	Dieselmotorleistung undDrehungGeschwindigkeit (optional)		Yuchai88 kW; 2200 U/min.
	AnnäherungingWinkel		13,5°
	Departing Winkel		13,5°
Wassersystem	Arbeitsdruck		0,6~1,2 MPa
	Arbeitsfluss		4 m³/h
	Motorleistung		3 kW
	Nennspannung		380 V (kann angepasst werden)
Luftsystem	Arbeitsdruck		8 Bar
	Arbeitsfluss		1 m³/min
	Motorleistung		7,5 kW
	Nennspannung		380 V (kann angepasst werden)
Elektrisches System	Gesamt installierte Leistung		56 kW
	Main Motorleistung		45 kW
	Nennspannung		380 V (kann angepasst werden)
Hydrauliksystem	Nennsystemdruck		21 MPa
	Cooling Form		Wasserkühlung
