- Das ist ein UPS.15JT(B)DieselMotorMaschine zum Sprühen von nassem Beton

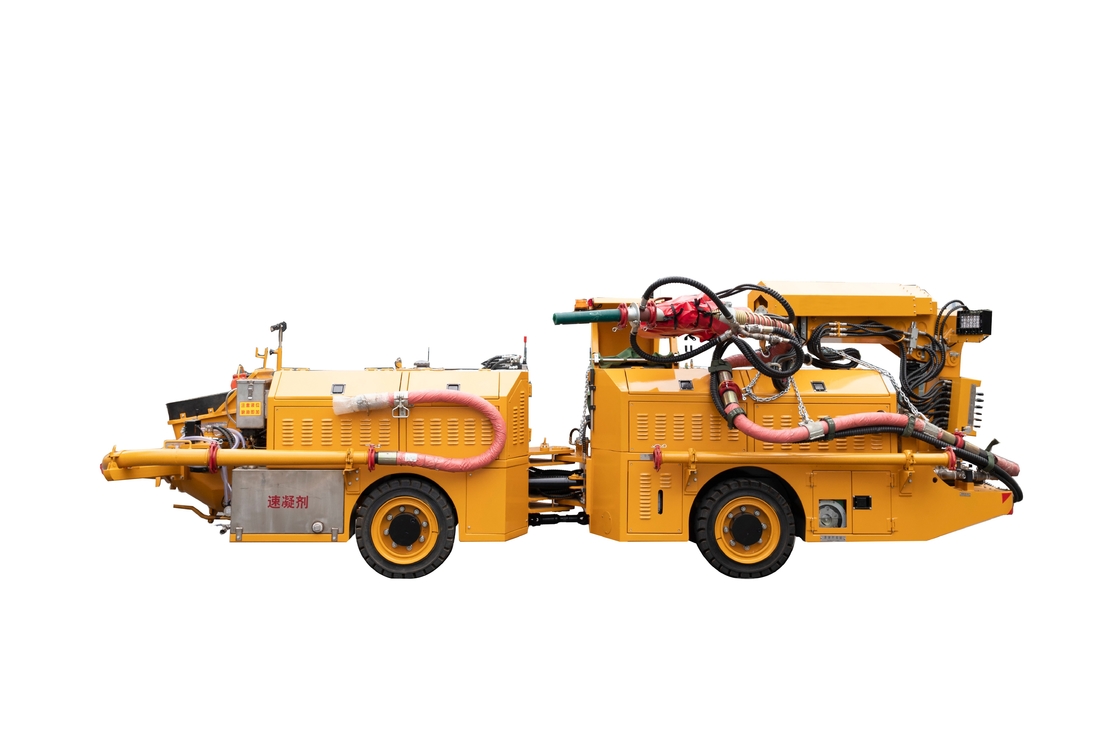

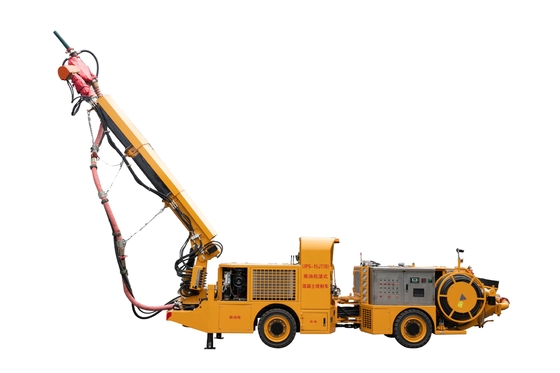

1Aussehen.

2Abmessungen und Drehradius

3Leistungsmerkmale

• Fahrgestell

Hydrostatisches Getriebe, Allradantrieb, Gelenksteuerung, flexibel und wendig, sicherer und komfortabler zu bedienen und zu fahren.

Mit einem Querbetriebstisch, Vorwärts- und Rückwärtsintegration, ist es für den engen Raum von Minenschächten und Tunneln geeignet.

Hydraulische nasse Doppelkreislaufbremse: Antriebsölbremse, Parkfederbremse, ausfallsichere Parkbremse.

Maximale Fahrgeschwindigkeit 12 km/h. Schneller Zugang von und zur Baustelle, schneller Transfer. Kann demontiert und in die Mine gesenkt werden.Unsere nasse Sprühen Trolley Gelenkrahmen kann in zwei Teile geteilt und in die Mine getrennt gesenkt werden, und dann unterirdisch installiert.

• Boom!

Das Material der Stahlplatte ist aus hochfester Stahlplatte mit einer Ausfallfestigkeit von 700 MPa.Der volle hydraulische, teleskopische und rotierende mechanische Arm wird durch ein deutsches Hawe-Proportionsventil gesteuertDer Sprüharm befindet sich am vorderen Ende des Geräts. Der Nicht-Interferenz kann die Flexibilität des mechanischen Arms maximieren. Der Hauptarm kann sich bis zu 360 Grad drehen,und der Spray ist gleichmäßig ohne toten WinkelBetriebsbereich: 7 m nach oben, 6 m nach vorne, 2 m nach unten und 12 m breit.

• Elektrische Steuerung

Ein integrierter elektrischer Bedienraum, Hoch- und Niederspannungsabteilung, Echtzeitüberwachung des Betriebsstroms, Bedienung des Panels und Fernbedienung für die Fern- und lokale Steuerung.

Mehrfache Schutzsysteme für elektrische Hardware, stärkere Anpassungsfähigkeit an instabile Spannungen in Bergwerksschächten, sicherer und zuverlässiger.

Ein eingeführter deutscher Spezialcontroller der IFM kann sich besser an die raue Umgebung der Bergwerksschächte anpassen, mit einem Schutzniveau von IP67, der zuverlässiger und stabiler ist als die herkömmliche industrielle Steuerung durch PLC.

• Menschliche-Maschinenschnittstellenbetriebssystem

Intuitives Betriebssystem für die Mensch-Maschine-Schnittstelle, mehrparametrische Betriebsüberwachung, einfacher und zuverlässiger Betrieb.

Intelligenter Überwachungsalarm, Schutz der Phasenfolge, Hydrauliköltemperatur, Echtzeitüberwachung des Flüssigkeitsniveaus und Alarm.

Spezifisches Schwergewicht des Beschleunigers, Einstellung der Parameter für den Zementgehalt, genaue Anzeige des Pumpenvolumens und der Beschleunigerdosis.

• Beschleunigungssystem

Hydraulisch angetriebene Schlauchpumpe mit schneller Einstellung, hydraulisch gesteuerte Proportionsantrieb, geringe Ausfallrate, hohe Genauigkeit.

Das synchrone, schnell einstellende Zusatzesystem verwendet eine importierte Schlauchpumpe, ein LCD-Display und eine Touchscreen-Einstellung.und die Menge der Zugabe des schnellsetzenden Wirkstoffs und die Pumpenmenge werden intelligent synchronisiert.

• Luftkompressorsystem

Die Luftzufuhr ist ausreichend, 30KW elektrischer Schraubluftkompressor, die Luftzufuhr kann 6m3/min erreichen, was den Anforderungen des nassen Sprühens entspricht.

Flexible Umschaltung: Außen- und Innenluft können wechseln.

• Sicher und zuverlässig

Dreifache Bremssicherheitsgarantie für das Fahrwerk.

100 m drahtlose Fernbedienung und 16 m drahtgebundene Doppelsteuerung.

Die Staubkonzentration in nasser Sprühumgebung ist im Vergleich zu trockener Sprühumgebung erheblich reduziert.

• Effizienter Betrieb

Das Sprühvolumen beträgt 15 m/h, das ist das Vier- bis Fünffache der Betriebseffizienz kleiner Nasssprühmaschinen.

Bei einem großen Zylinderdurchmesser und einem Pumpendruck von 7 MPa wird die Wahrscheinlichkeit einer Rohrverstopfung verringert.

Ein hoher Integrationsgrad, mit einem Luftkompressorsystem ausgestattet, keine äußere Luft benötigt und der Standorttransfer ist bequem.

• Kosteneinsparungen

Der Beton-Nass-Sprühwagen hat die Funktion, die Zugabe des Gaspedals automatisch anzupassen, und die Zugabe beträgt einheitlich; und er verfügt über einen eigenen Luftkompressor, stabilen Luftdruck;Die Rückschlagrate kann innerhalb von 10% kontrolliert werden., die Materialverschwendung reduzieren.

Jede Nasssprühmaschine benötigt nur zwei Personen, einen Sprühbetreiber und einen Assistenten, wodurch die Investition in Humanressourcen reduziert wird.

Gleichzeitig liefern wir einen mechanisierten Bauplan für die Mine und eine komplette Ausrüstung mit einer Mine-Nasssprühmaschine als Kern und einer Vielzahl von Bergbau-Ausrüstungen,die Effizienz und Wirtschaftlichkeit des gesamten Bauprozesses.

4.Technische Parameter
