Stahllegierte Stahlstücke Hydraulik unterirdische Bergbaudrohmaschinen Bergbaudrohre

MOQ:	1 Satz
Zahlungsbedingungen:	LC, T/T

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

ISO 9001:2008, ISO 14001:2015

Modell Nr.:

CYTJ102/2

Die Situation:

neu

Motor:

Gleichstrommotor

Dienstleistungen nach dem Verkauf:

12 Monate

Gewährleistung:

12 Monate

Bohrlochtiefe:

3405 bis 4015 mm

Transportpaket:

in Schüttwaren

Spezifikation:

11830 x 1900 x 2385 mm

Handelsmarke:

- Das ist Jarlo.

Ursprung:

China

HS-Code:

843041000

Versorgungsmaterial-Fähigkeit:

SATZ 1000 PRO JAHR

Anpassung:

Erhältlich

Bit-Typ:

Stahl aus Legierten

Durchmesser des Bohrloches:

>300mm

Hervorheben:

Bohrgerät für den Bergbau von Stahllegierungen

Hydraulische Bohrmaschinen für den Bergbau

Hydraulisches Bohrgerät für Bergbau

Beschreibung des Produkts

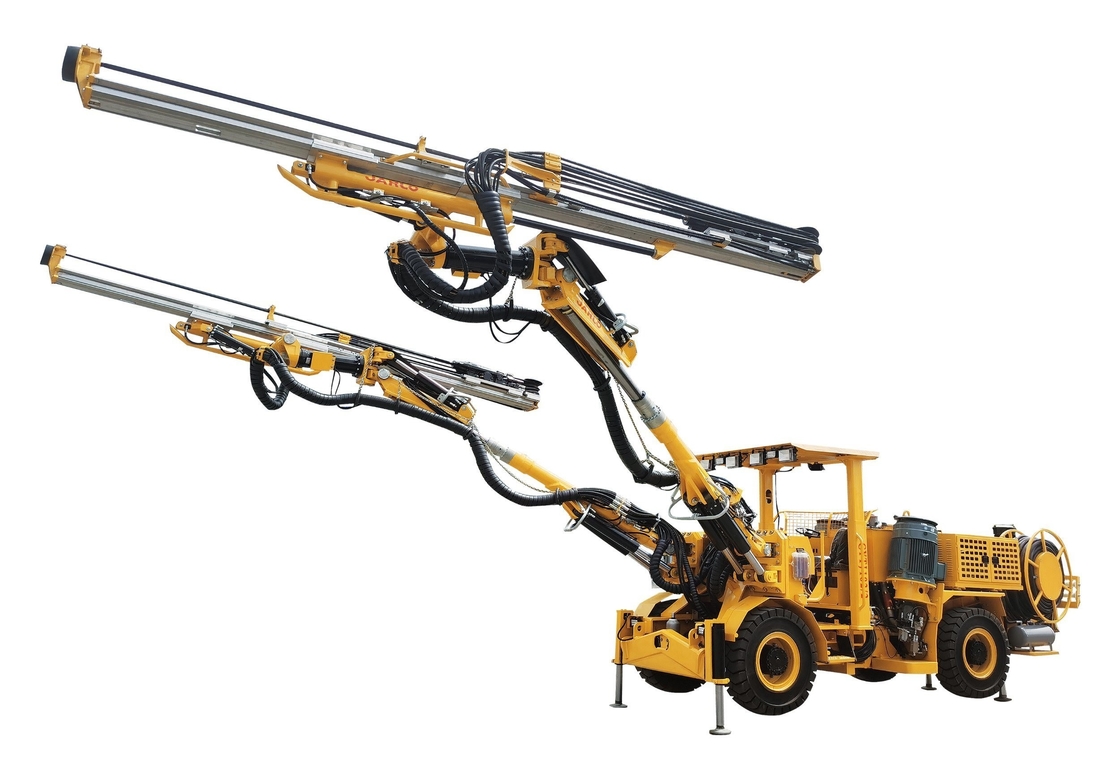

- Das ist Jarlo.Das hydraulische Tunnelbohrgerät CYTJ102/2 für Bergbau eignet sich für die Sprengbohrung in unterirdischen Minen, Tunneln und unterirdischen Fabrikgräben.Die maximale Arbeitsfläche beträgt 45 m2 (die maximale Breite beträgt 8.72 Meter und die Höchsthöhe beträgt 6.35Meter),tEr bohrt.ÖffnungDer Durchmesser beträgt 41 -102 m..Das Doppelarmdesign kann die Bohreffizienz erheblich verbessern, und das automatische Schraubentfernen ermöglicht es einem Bediener, zwei Armsets zu bedienen;Der hydraulische Parallelmechanismus des Auslegers kann eine schnelle und genaue Positionierung ermöglichen.Diesel-Elektro-Dual-Power-System produziert während des Betriebs keine Abgase und berücksichtigt den schnellen Übergang.

Technische Leistung

1.1Felsbohrmaschine

Der CYTJ102/2Die hydraulische Tunnelbohranlage für Bergbau ist mit einem doppelten Puffer- und Stoßdämpfsystem ausgestattet, um die optimale Lebensdauer der Bohrmaschine zu gewährleisten.Ohl
Die Druckölfolie schützt und schmiert die Gelenkschnittstellen und verringert die interne Verschmutzung des Felsbohrers.

1.2Hydraulische Bohrmaschine

Zwei Sätze von hEin zweigleisiger Bohrbaum, der durch eine doppelte Dreiecksaufhängung unterstützt wird, bietet eine präzise hydraulische Parallelwartungsfunktion in alle Richtungen.

1.3Hydraulischer Antriebsstrahl

Schwere Aluminiumlegierung Antriebsstrahl hat hoheAnti-Biege- und Torsionsfestigkeit und lange Lebensdauer;

Die Oberfläche des Antriebsstrahls ist mit einer Edelstahlhülle bedeckt und zwischen beweglichen Teilen verschleißbeständige Polyurethangummi-Pads verwendet.

1.4Steuerungssystem

Das hydraulische Steingraubsteuerungssystem verfügt über eine automatische Verstoppungsfunktion RPCF (Rotationsdruckregelung)Kraft)

1.5Fahrgestell

Stärkes Gelenk-Schwerlast-Chassis, Allradantrieb; angetrieben von einem wassergekühlten Dieselmotor; vier hydraulische Außenkörper für feste Stabilität.

1.6Andere Konfiguration

AufzugsfähigeSicherheitDachzur Verhinderung des Aufpralls durch fallende Gegenstände; Kabelspule; elektrisch angetriebener Kolbenluftkompressor; elektrisch angetriebener Boosterwasserpumpe (auch hydraulische Boosterwasserpumpe kann angepasst werden);SchlechteLicht.

2.Technische Spezifikationen

2.1 1838MEFelsbohrmaschine×2

Schankadapter	R32/R38/T38
Von der Bohrfläche bis zur Mitte	88 mm
Länge(Mit Ausnahme des Schaftadapters)	1008 mm
Aufprallleistung	18 kW
Aufprallhäufigkeit	60 Hz
Hydraulisches System(Max, du bist ein guter Mann.)	200 bar
Rotationssystem	Selbständig rotierende
Drehgeschwindigkeit	0 bis 300 U/min
Drehmoment(Max, du bist ein guter Mann.)	640/1000 Nm
Schmierluftverbrauch(2 bar)/Stunde)	5 L/s
Gewicht	176 kg
Wasserverbrauch	100 bis 120 L/m
Geräuschpegel	< 106 dB (A)

2.2Antriebsstrahl×2

	JARLO2337	JARLO2343
Gesamtlänge	5287 mm	5897 mm
Schraubstangenlänge	3700 mm	4310 mm
Länge der Blende	3405 mm	4015 mm
Gewicht	495 kg	525 kg
Antriebsleistung	15 kN	15 kN

2.3Bohrarm×2

Antriebsstrahlkompensation	1250 mm
Verlängerung des Bohrarm	1250 mm
Parallelbetrieb	Vollständig
Drehung des Antriebsstrahls	360 ̊
Aufzugswinkel des Bohrarms(Max, du bist ein guter Mann.)	+65 ̊ /-30 ̊
Schwingwinkel des Bohrarms(Max, du bist ein guter Mann.)	Außen45 ̊/Innen25°
Selbstgewicht des Bohrars	1750 kg

2.4Luftsystem

Elektrische Kolbenluftkompressoren	ET80
Max. Ausgangsvolumen0.8MPa/h	16 L/min
Luftdruckmessgerät	0-1,6 MPa

2.5Wasserversorgung

Booster-Wasserpumpe	BLT8-16
Höchstdurchfluss bei 12 bar Druck	8 m3/h
Der Druck am kleinsten Eingang	2 bar

2.6Steuerungssystem

Direkt gesteuertes hydraulisches System DCS; zu den grundlegenden Funktionen gehört die automatische Verstoppung.

2.7Elektrische Anlage

Gesamtleistung	128 kW
Hauptmotor	2 x 55 kW
Spannung	380 V
Häufigkeit	50 Hz
Startmodus	Sternform/Dreieck
Schwingwinkel des Bohrarms(Max, du bist ein guter Mann.)	1280 mm
Konfiguration: Schutz vor thermischer Überlast des Motors, Aufprallzähler, digitaler Spannungs-/Ampermeter, Bodenschutz gegen Leckagen, Ladegerät

2.8Hydraulisches System

Hydraulikpumpen-Satz	Zwei Sätze
Systemdruck	150 bis 230 bar
Hydraulischer Tank, Höchstvolumen	200 L
Genauigkeit der Hydraulikölfiltration	10 μm
Konfiguration: Pumpenausladestart, Öltemperaturmessgerät, manuelle hydraulische Ölfüllpumpe, hydraulische Ölfilteranzeige, Ölniveausanzeige, wassergekühlter hydraulischer Ölkühler,Hydrauliköl auf Mineralbasis.

2.9Fahrgestell

Dieselmotor	YC
Nennleistung des Motors/Rotationsgeschwindigkeit	88 kW/2400 Rpm
Fmit Radantrieb, Gelenksteuerung	± 41 ̊Steuerwinkel
Reifen	12.00-20Massivreifen
Annäherungswinkel	18 ̊
Abfahrtswinkel	18 ̊
Einsatzbereitmit einer Leistung von mehr als 100 W	2Stück
Hintere hydraulische Außeneinrichtung	2Stück
FÖlbehältervolumen	50 L
Elektrische Anlage	24 V
BAtterie	2 x 12 V, 60 Ah
DSchleudern	LED 8 x 45 W, 24 V
TFragen Sie nach Licht.	LED 4 x 108 W, 24 V
Gradierbarkeit	18°
Konfiguration: Betriebsbremse, Notbremse und Parkbremse, Auspuffkatalysator, Schalldämpfer, Bremslicht, Feuerlöscher, zentralisiertes Schmiersystem des Fahrgestells.

3. Physikalische Parameter
3.1Gesamtgröße

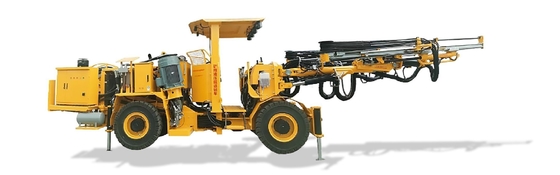

Seitenansicht
Stahllegierte Stahlstücke Hydraulik unterirdische Bergbaudrohmaschinen Bergbaudrohre 0

Arbeitsbereich
Stahllegierte Stahlstücke Hydraulik unterirdische Bergbaudrohmaschinen Bergbaudrohre 1

Größe:mm

MMaximalbreite	1900
DachHöhe (Erhöhung/Rückgang)	2385/3085
Länge mit JARLO2343AntriebLichtstrahl	11830
Bodenfreiheit	340

3.2Gesamtgewicht18000 kg

3.3Fahrgeschwindigkeitin km/h

Auf flat Straße (Rollwiderstandskoeffizient 0,05)

7 km/h bis 16 km/h

3.4 Drehradius
