Dreh- und Drehmaschine für die Bohrmaschine für Bergbau

MOQ:	1 Satz
Zahlungsbedingungen:	LC, T/T

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Modell Nr.:

CYTC89

Die Situation:

neu

Motor:

Gleichstrommotor

Durchmesser des Bohrloches:

51 bis 89 mm

Bohrlochtiefe:

3200 mm

Bit-Typ:

Stahl aus Legierten

Bohrweg:

Dreh- und Schaltmaschinen

Transportpaket:

in Schüttwaren

Spezifikation:

8763 x 2380 x 3180 mm

Handelsmarke:

- Das ist Jarlo.

Ursprung:

China

HS-Code:

843041000

Versorgungsmaterial-Fähigkeit:

SATZ 1000 PRO JAHR

Anpassung:

Erhältlich

Dienstleistungen nach dem Verkauf:

12 Monate

Gewährleistung:

12 Monate

Hervorheben:

Drehmaschine für die Bergbaudrohre

Rotary Tunnel Drilling Rig

Tunnelbohranlage des Standardtyps

Beschreibung des Produkts

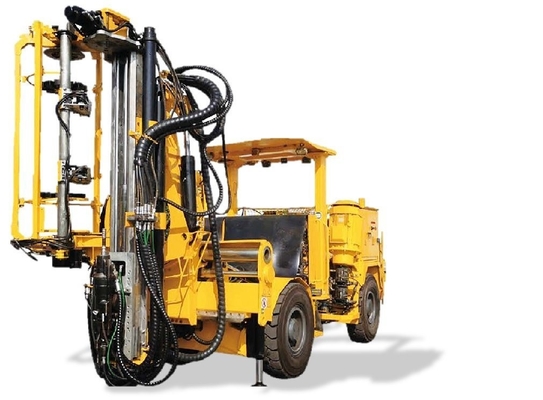

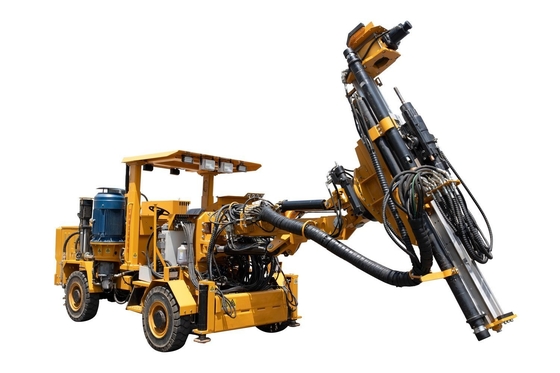

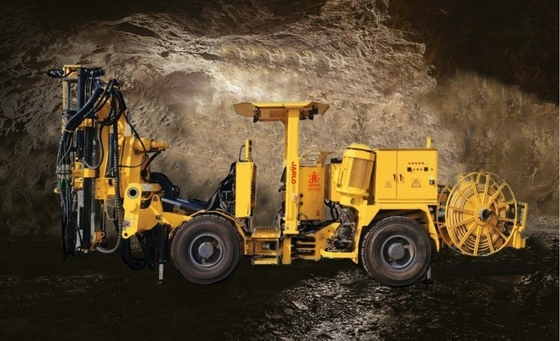

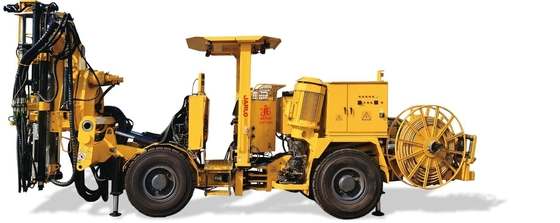

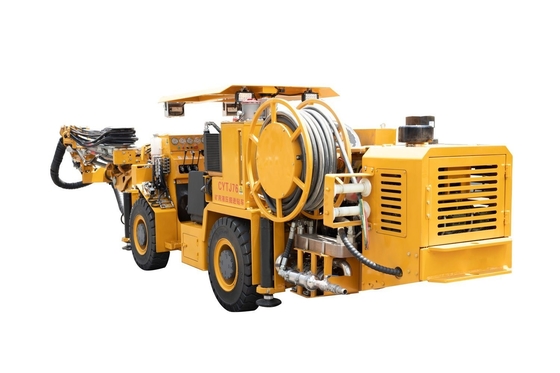

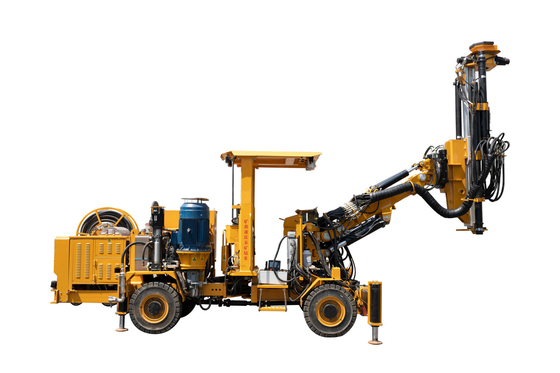

CYTC89Bergbau Hydraulikbohranlage

Aussehen(Standardtyp)

Struktur und Abmessungen
Dreh- und Drehmaschine für die Bohrmaschine für Bergbau 1

Allgemeine Funktion und Charaktere

CYTC89 Bergbau hydraulische Bergbaudrohre ist geeignet für Bergbaubetriebe in kleinen und mittleren Metallminen.mit einer Leistung von mehr als 50 W und, ein automatischer Stabwechsler, ein intelligentes Stauschutzsystem und ein doppelt stoßdämpfendes Puffersystem, das die Arbeitseffizienz erheblich verbessert.Die mittelschichtigen Parallellöcher und Ventilator-Löcher in der oberen und unteren Richtung sorgen für eine genaue und zuverlässige Positionierung und eine hohe Bohrgenauigkeit.

Bohreinheit

Automatisches Stangewechselsystem
Bipolarer HydraulikzylinderstützeSchmerzLichtstrahl
Ich...auf demfRont und hintere SpitzenderAntriebsstrahl
Schnalle, die zur Führung beim Öffnen von Löchern und zum Klemmen beim An- und Entladen von Stangen verwendet werden

Positionseinheit

Schwung, Drehung, Schwungarm und parallele Bewegung

Genaue und reibungslose Positionierung

Ausgleich für die Verlängerung des Antriebsstrahls

Firmenstruktur für die Bergbaubedingungen

Bohrreihe(Zusätzlich)

Doppelschlagdämpfendes Puffersystem
Druckölfolie-Schutz und geschmierte Kontaktoberfläche verlängern die Wartungsintervalle
An eine bestimmte Blende angepasste Stange

andere Konfigurationen

Betriebstisch für den Trolley-Typ
Sicherheitsschutzdach gegen Felssturz
Kabelspulen
Arbeitsleuchte auf einem Stativ

Haupttechnische Parameter und Konfigurationen

Gesamtgröße und Gewicht
Länge	9100 mm
Breite	2350 mm
Größe	2950 mm
Max. Dachhöhe	2970 mm
Bodenfreiheit	305 mm
Gesamtgewicht	15000Kg
Drehradius(DEpende auf dem Boden)
Außendurchmesser	5650 mm
Innerer Durchmesser	3350 mm
Spezifikationen und Länge des Kabels
Spannung	1140VZusätzlich)
Spezifikation	3 × 25 + 1 × 16
Durchmesser	32.6 mm
Länge	90 m

1838MEFelsbohrmaschine(Zusätzlich)
Schankadapter	T45
Durchmesser der Blende	76 bis 89 mm
Steckzahn	T45 Geschwindigkeit Stange
Aufprallleistung	20 kW
Aufprallhäufigkeit	54 HZ
Hydraulischer Druck(Max, du bist ein guter Mann.)	250 bar
Rotationsmotor	Selbständig rotierende
Drehgeschwindigkeit	0-210/0-140 U/min
Schmierluftverbrauch(3bar)	5 L/s
Wasserverbrauch	50 L/min
Gewicht	171 kg

Steuerungssystem

Elektrische Steuerung
Antisperrsystem

Antriebsstrahl
MFB100Reihe	MFB 101	MFB 102	MFB 103
Gesamtlänge(mm)	2610	2915	3220
Länge der Stange(mm)	1220	1525	1830

Fahrgestell

mit vierradantriebendem Gelenkschassis für den Bergbau, geeignet für kleine und mittlere Tunnel
Kümmeln97 kWMotor

Bohreinheit

Automatischer Stabwechsel, automatischer Stabanschluss < 17+1>
Es wird empfohlen, 1.2, 1,5 und 1,8 m hohe Bohrrohre
Es empfiehlt sich, das Schnellbohrrohr T45 zu verwenden.
Die maximale automatische Anschlusstiefe der Stangen erreicht 32 m.

Positionierungssystem

Vorverlängerungskompensationsschlag (1,2 m Bohrrohr) < 900 mm>
Vorverlängerungskompensationsschlag (1.5 und 1.8m Bohrrohr) <1200mm>
Drehwinkel der Drehvorrichtung: 360°

Höchstparallelöffnung des Schiebetisches: 1,5 m

Der Schwungarm kannSchwingung45° nach links und rechts, um eine parallele Lochposition von 1,42 m zu erreichen, und dann auf 2,92 m,Parallele Positionierung von (Schwingarm + Schiebetisch)

Rückspitze des Antriebsstrahls< 1150 mm
Antriebsstrahl vordere Spitze< 2000 mm
Neigung des AntriebsstrahlsAbteilung65°>

Luftsystem

Luftzufuhr für die Schmierung von Felsbohren
Luftkompressor (Schraubentyp)
Abluftvolumen < 1 m3/min bei einer Drehzahl von 4500 U/min und einem Druck von 7 bar
Winddruckmessgerät
Luftdruck/Luftvolumen einstellbar
Luftblasvorrichtung

Steuerungssystem

Elektrische Steuerung
Zu den grundlegenden Funktionen gehören automatische Bohr- und Störschutzfunktionen

Elektrische Anlage

Gesamte installierte Leistung < 69,5 kW
Hauptmotorleistung < 55 kW
Spannung <1140V> (andere Spannungen 380v/600v/1000v können angepasst werden)
Frequenz < 50 Hz
Startmethode
Schutz vor thermischer Überlast des Motors
Die Hauptelektrische Box ist mit digitalen Spannung, Ammeter und Schlag Timing Meter ausgestattet
Anzeige der Phasenfolge
Leckageanzeiger
Batterieladegerät
Leistung des Transformators < 4 KVA
Kabelspulen
ArbeitLicht auf einem Stativ < 2 × 100 W, 220 V

Hydraulisches System

Hydraulische Pumpe: zur Aufprallung verwendet
Hydraulische Pumpe: zur Drehung, Positionierung und zum Antrieb verwendet
Beginn des Entladens der Ölpumpe
Höchstdruck des Systems <210bar>
Höchstkapazität des Hydraulikölbehälters < 235 L
Alarm für einen niedrigen Ölstand und automatisches Herunterfahren
Auf dem Kraftstofftank ist ein Öltemperaturmessgerät installiert
Manuelle Kraftstoffpumpe
Rückkehrölfiltration < 10um
Hydraulische Ölfilterverstopfungsmeldeanzeige
Hydraulische Öl- und Wasserkühler
Hydrauliköl auf Mineralbasis

Wasserversorgung
Elektrische Boosterwasserpumpe

Höchstdurchfluss < 100L/min> bei 10bar Auftriebsdruck
Mindestdruck des Einlasswassers < 2 bar
Wasserdruckmessgerät

Fahrgestell

Cummins Dieselmotor (optional und andere)
Leistung (bei 2300 Rpm) < 97 kW>
Drehmoment (bei einer Drehzahl von 1500 Rpm) < 520 N·m
Festsitz mit Sicherheitsgurt
Gelenksteuerung <± 41° Drehwinkel
Mit Allradantrieb
Sicherheitsschutzdach gegen Felssturz
Hydraulische Servolenkung
Hydraulischer Drehmomentwandler
Vorderachse
Hinterachse
Schieberegendes Differenzial mit Selbstverriegelung an der Vorderachse
Reifen < 12,00 × R20>
Annäherungs- und Abfahrtswinkel < 14°
mit einer Breite von mehr als 20 mm
Doppelbremskreis (geschlossene nasse Bremse)
Notbremse und Parkbremse, hydraulisch (passiv freisetzend)
Kraftstoffbehältervolumen < 56 L
Elektrische Systemspannung < 24 V
Batterie < 2 × 80Ah
Gehbeleuchtung < 8 × 45 W
Treppe zur Betriebsplattform
Feuerlöscher
Maximale Kletterfähigkeit < 14°>
Fahrgeschwindigkeit (Gang I/Gang II) < 8,5/18 km/h
Horn und Warnlicht
